ShareCG.comからダウンロードした2つの噴水の3Dモデリングデータ
2015年8月27日(木曜日)。ShareCG.comからダウンロードした2つの噴水の3Dモデリングデータを"POV-Ray"形式にコンバートして"POV-Ray"のオブジェクトとして使えるようにしました。
その時、ふと思いついてこの2つの噴水を組み合わせて、一つの噴水に仕立ててみました。

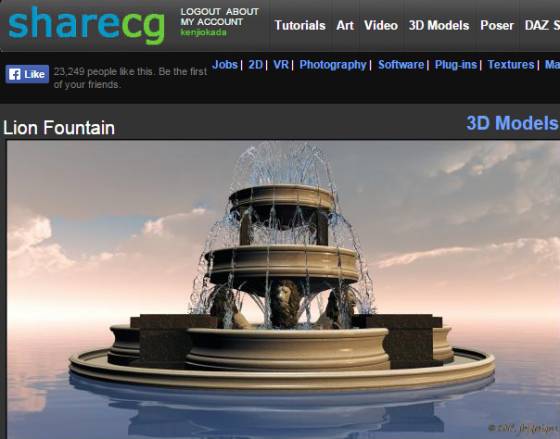

最初にダウンロードした"Lion Fountain"のダウンロードページのキャプチャ画像。
出来上がったobjフォーマットファイルを"PoseRay"で読み込みました。materialの各パートのtransparencyが100になっているのでプレビュー画面に何も見えません。透明な物体が表示されているからです。

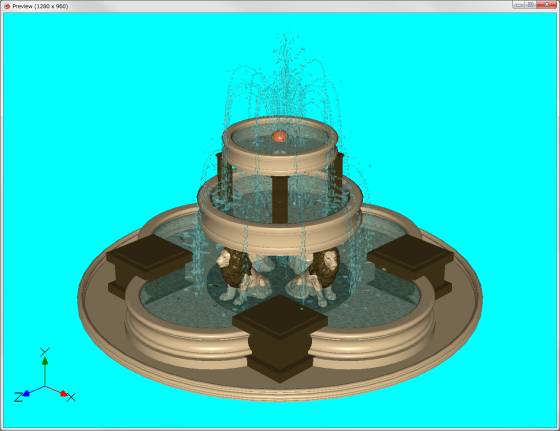

水の部分のtransparencyを50にその他の部分は0に変更したプレビュー画面。
この噴水をモデリングした作者はShareCGで"JBJDesigns"と名乗っておられます。そしてShareCGでの作者のギャラリを覗いたら公開された沢山のデータの中にもう一つ噴水の3Dモデリングデータがあるのに気が付きました。それもダウンロードしてみました。

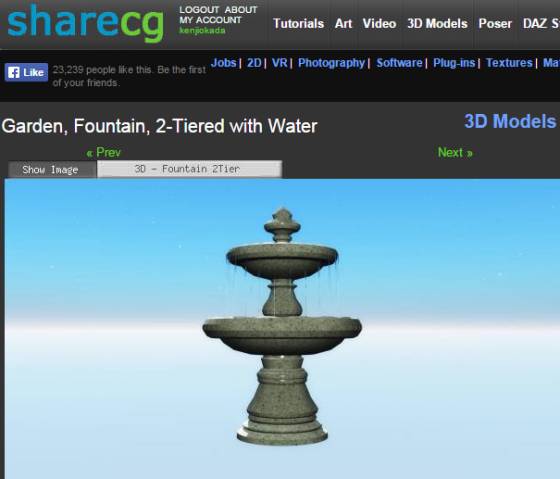

もう一つの噴水"Fountain 2Tier"のダウンロードページのキャプチャ画像。
出来上がったobjフォーマットデータを"PoseRay"で読み込みましたが、これも先の"Lion Fountain"と同様に全てのパーツのmaterialのtransparencyが100になっていたので物体が透明なのでプレビュー画面には何も見えません。ここでも水の部分のtransparencyを50にその他の部分は0に変更しました。

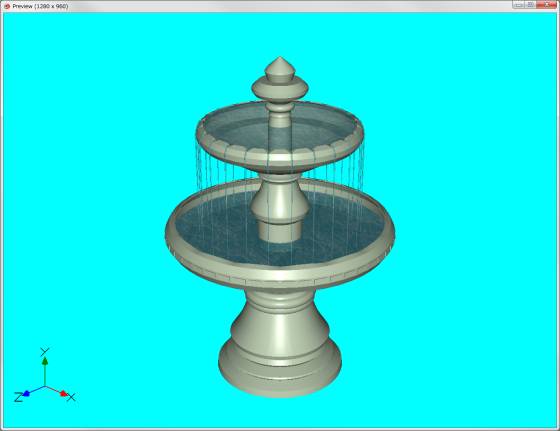

そのプレビュー画面。

この2つの噴水を組み合わせて一つの噴水にすることを思いつきました。"Lion Fountain"の4つの Corner Post の夫々の上に"Fountain 2Tier"を載せるという案です。

そこで、この2つの噴水のobjフォーマットデータを"PoseRay"でマージで読み込みました。"Fountain 2Tier"のサイズは、丁度 Corner Post の上に載る大きさです。
マージで読み込んだ4つの"Fountain 2Tier"を4つの Corner Post の上に、Groupsタブ内のTransform機能を使って移動させました。
そして、これと思われるテクスチャ画像を Basin 部分、Corner Post 部分、Lion 部分、Water 部分等にマッピングして、反射や透明度などの調整をしました。

これらの修正・加工を終えて、表示位置・表示サイズを調整した上で、"PoseRay"から"POV-Ray"へエクスポートして"POV-Ray v3.7"でレンダリングしました。

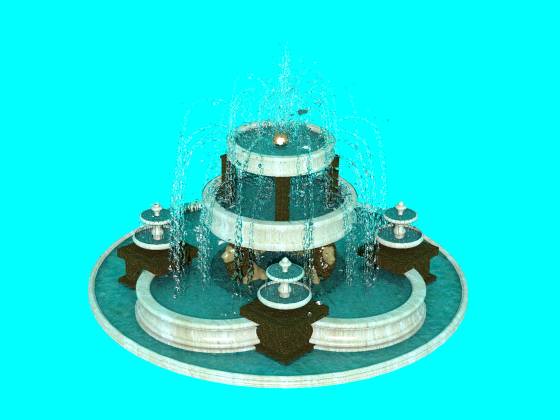

その画像。
2つの噴水から作った新しい噴水
上の画像をクリックすると大サイズ(1600*1200)画像を表示
きれいな画像が出来ました。

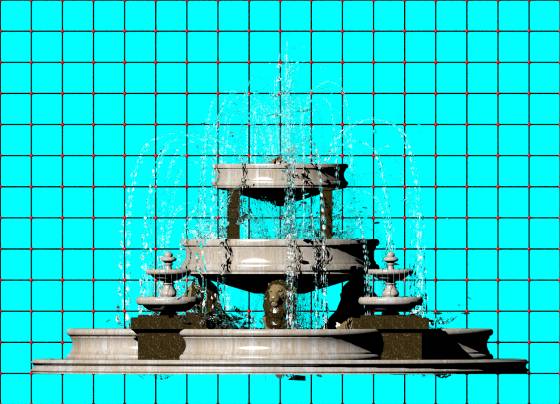

このエクスポートされた"POV-Ray"シーンファイルを元に、"POV-Ray"での1unitが1mになるようにスケール合わせをしました。
噴水の土台の直径は8m。
グリッドは0.5unit=0.5mです。

このスケール合わせ後の"POV-Ray"シーンファイルをincludeファイル化して、私の"POV-Ray"オブジェクトライブラリに保存しました。
