Free3D.comからダウンロードしたヘリコプターの3Dモデリングデータ、"Helicopter by ameer66"

2020年7月10日(金曜日)。Free3D.comからダウンロードしたヘリコプターの3Dモデリングデータ、"Helicopter by ameer66"を、"PoseRay"でデータ変換し、"POV-RAy"でレンダリングしました。



ダウンロードページのキャプチャ画像。


ダウンロードファイル名は"72-helecopter.zip"、そのファイルサイズは8.61MB。アンパックして出来た3Dデータのフォーマットはdaeとfbxとobjの3種類。私のアプリ環境ではこの3種類とも使えますが、"PoseRay"で直接読み込めるobjフォーマットデータを使います。



最初のプレビュー画面。


読み込み時にエラーなどはありません。一見したところ形状的な問題はありません。



materialに関しては、全てのmaterialのambient値が最高値の255に設定されていましたが、これは"POV-Ray"に持ち込んだ時に具合が悪いので、全てzeroに修正しました。



この修正を終えて、表示位置・表示サイズを調整した"PoseRay"での最終プレビュー画面。


これを"POV-Ray"へエクスポートし、"POV-Ray v3.7"でレンダリングしました。

その画像。

Helicopter by ameer66
上の画像をクリックすると大サイズ(1600*1200)画像を表示



このエクスポートされた"POV-Ray"シーンファイルを元に、"POV-Ray"での1unitが1mになるようにスケール合わせを行いました。

スケール合わせの際には、"PoseRay"内でのデータのsize(全長、全高、全幅など)と実物のdimensionを利用して比率を計算しますので、このヘリコプターの実物大のdimensionが必要です。

ところが、ダウンロードサイトのデータには、機種名に当たるものがありません。そこで、WEBでヘリコプターの機種名を見つけようとしました。幸いにヘリコプターの一覧のページを見つけましたので、そこで形状の似た機種を探しました。
細かな違いはありますが、「ユーロコプター EC 135」が、これに一番近いと思われます。
そのdimensionは、全長: 10.20m (33ft6in)、全高: 3.51m (11ft6in)、ローター直径: 10.20m (33ft6in)だと分かりました。この全高を使って比率を計算しました。

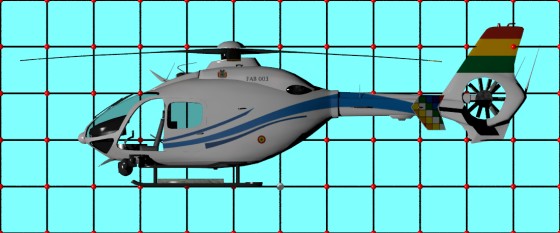

スケール合わせした画像。
ここでのグリッドは、1unit=1mです。
スケール合わせ後の"POV-Ray"シーンファイルをincludeファイル化し、プライベートな"POV-Ray"オブジェクトライブラリに保存しました。これで、この"Helicopter by ameer66"を、"POV-Ray"の部品として何時でもシーンに組み込むことが出来るようになりました。
